所屬系列： CF真空配件系列 - CF真空法蘭
產品名稱： CF內焊法蘭
相關關鍵詞： CF內焊法蘭|CF真空內焊法蘭|CF高真空法蘭|上海CF高真空內焊法蘭廠家
【CF內焊法蘭】參數規格：

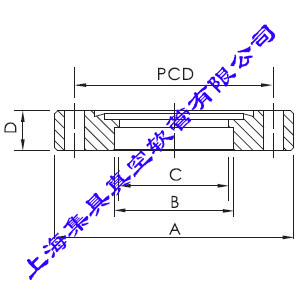

   CF Bored Blank,Nonrotatable（Material=304 S.S.）
Model No.
Material
A
B
C
D
PCD
Bolt Holes
      CF16B19
304 S.S.
  34
  19.3
   16.8
     7.3
  27
4.3*6
      CF25B25
304 S.S.
  54
  25.6
   23.1
   10.5
  43
6.6*6
      CF35B38
304 S.S.
  70
  38.4
   35.8
   12.7
     58.7
6.6*6
      CF35B42
304 S.S.
  70
  42.9
   39.5
   12.7
     58.7
6.6*6
      CF50B51
304 S.S.
  86
  51.1
   48.5
16
     72.4
8.4*8
      CF63B63
304 S.S.
114
  63.7
   61.2
   17.5
     92.1
8.4*8
      CF100B102
304 S.S.
152
101.8
   98.6
20
   130.3
  8.4*16
      CF150B153
304 S.S.
202
152.9
148.3
22
181
  8.4*20
      CF200B204
304 S.S.
253
203.6
199.6
   24.5
    231.8
  8.4*24
      CF250B255
304 S.S.
305
254.4
249.4
26
284
  8.4*32
      CF300B305
304 S.S.
355
305.3
299.2
   28.5
   325.7
10.5*30
      CF350B356
304 S.S.
419
356.2
350.4
   28.5
   388.9
10.5*36

   CF Bored Blank,Nonrotatable-Tapped Bolted Holes（Material=304 S.S.）
Model No.
Material
A
B
C
D
PCD
Bolt Holes
     CF16B19TAP
304 S.S.
  34
  19.3
   16.8
     7.3
  27
M4*6
     CF25B25TAP
304 S.S.
  54
  25.6
   23.1
   10.5
  43
M6*6
     CF35B38TAP
304 S.S.
  70
  38.4
   35.8
   12.7
     58.7
M6*6
     CF35B42TAP
304 S.S.
  70
  42.9
   39.5
   12.7
     58.7
M6*6
     CF50B51TAP
304 S.S.
  86
  51.1
   48.5
16
     72.4
M8*8
     CF63B63TAP
304 S.S.
114
  63.7
   61.2
   17.5
     92.1
M8*8
     CF100B102TAP
304 S.S.
152
101.8
   98.6
20
   130.3
  M8*16
     CF150B153TAP
304 S.S.
202
152.9
148.3
22
181
  M8*20
     CF200B204TAP
304 S.S.
253
203.6
199.6
   24.5
    231.8
  M8*24
     CF250B255TAP
304 S.S.
305
254.4
249.4
26
284
  M8*32
     CF300B305TAP
304 S.S.
355
305.3
299.2
   28.5
   325.7
M10*30
     CF350B356TAP
304 S.S.
419
356.2
350.4
   28.5
   388.9
M10*36
